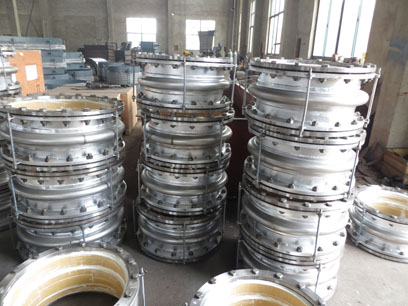

波紋補償器屬于一種補償元件，波紋補償器由波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。波紋補償器利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。波紋補償器也可用于降噪減振。

工作原理 安裝 型號說明 對支座作用力的計算 軸向型外壓式波紋補償器 軸向復式波紋補償器 軸向復式拉桿波紋補償器

波紋補償器的工作原理：
波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件?？蓪?duì)軸向，橫向，和角向位移的的吸收。


波紋補償器的安裝
1、在安裝波紋補償器前應先檢查其型號、規格及管道配置情況，必須符合波紋補償器的設計要求。
2、帶內襯筒的波紋補償器應注意使內襯筒的導流方向與介質流向一致。
3、鉸鏈型波紋補償器的鉸鏈轉動平面應與位移轉動平面一致。
4、需要進行預變形的波紋補償器，預變形所用的輔助構件在管路安裝完畢后拆除。
5、嚴禁用波紋補償器變形的方法來調整管道的安裝偏差，波紋補償器軸線與相連的管道軸線必須對正。管道安裝有偏差時，讓管子找波紋補償器，不要通過波紋補償器變形去補償安裝偏差，以免影響波紋補償器的正常功能、降低其使用壽命及增加管系、設備、支承構件的載荷。不要強制扭轉波紋補償器的一端去找正螺栓孔，波紋管不能承受扭矩。安裝時先使波紋補償器調整到位，留出一個法蘭等到調整合適再焊接。
6、橫向大拉桿式，軸向復式及調長器上的拉桿、螺母不得拆除。其中波紋補償器拉桿上法蘭內側涂黃漆的螺母安裝后應松開一定距離。
7、安裝波紋補償器的焊接過程中，不允許焊渣飛濺到波殼表面，不允許波及到其它機械損傷。
8、安裝直埋波紋補償器前應把管溝底部夯實鏟平，使波紋補償器和直埋保溫管能夠擺平對正。直埋波紋補償器的固定端應靠近管道固定支架安裝。波紋補償器內襯筒主要起減少流體阻力及減振作用。
9、管系安裝完畢后，應盡快拆除波紋補償器上用作運輸保護的拉桿和輔助定位機構，并按設計要求將限位裝置調到規定位置。
10、波紋補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
11、系統水壓試驗時，按設計要求進行系統試壓。應對裝有波紋補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。不要用運輸拉桿承受試壓推力。如果管道分段試任，分段盲端原是次固定支架，必須臨時加固，以免推動和傾覆。試驗壓力不要超過膨脹工作壓力的1.5倍。對用于氣體介質的波紋補償器及其連接管路，充水時荷重增加要檢查是否需要增設臨時支架。水壓試驗用水及清洗液的氯離子含量不超過25PPM。
12、水壓試驗結合后，應該盡快排尺波殼中的積水，并且迅速將波殼內表面吹干。
13、與波紋補償器接觸的保溫材料應不含氯離子。

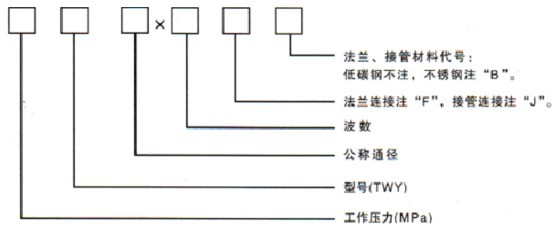

波紋補償器的型號說明

舉例：0.6TNY500TF 表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

波紋補償器對支座作用力的計算
內壓推力：F=100·P·A
軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y
彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ
合成彎矩：M=My+Mθ
式中：
Kx：軸向剛度N/mm
X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm
Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度
θ ：角向?qū)嶋H位移量度
P：工作壓力MPa
A：波紋管有效面積cm2
L：補償器中點至支座的距離m

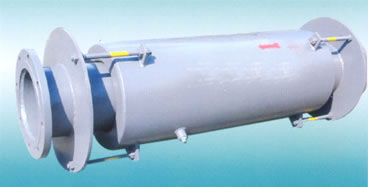

軸向型外壓式波紋補償器
軸向型外壓式波紋補償器由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。
軸向外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

型號：DN32-DN1600
壓力級別：0.1Mpa-2.5Mpa
產品軸向補償量：18mm-400mm

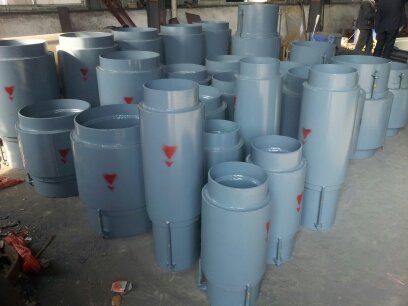

軸向復式波紋補償器
軸向復式波紋補償器由一個或多個波紋管串接在一起，波紋管外有可使波紋管軸向移動的外套筒，既是保護裝置，又保持了它的穩定性。
軸向型復式波紋補償器用于軸向補償、補償量大、比較經濟實用。

型號：DN32-DN1000
壓力級別：0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
產品軸向補償量：30mm-450mm
復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。
軸向復式波紋補償器對固定支座的作用力：
壓力推力：Fp=100·P·A     （N）
軸向彈力：Fx=Kx·X       (N)
式中：P：Zui高工作壓力或Zui高試驗壓力
MPa  A： 有效面積（查樣本）       cm2
Kx： 補償器軸向剛度        N/mm
X： 補償器使用的軸向補償量    mm

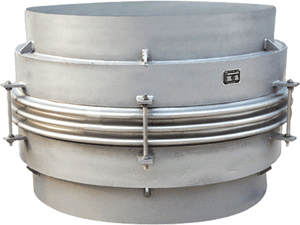

軸向復式拉桿波紋補償器
軸向復式拉桿波紋補償器由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。
軸向型波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
型號：生產DN32-DN3000，壓力級別0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
產品軸向補償量：72mm-500mm

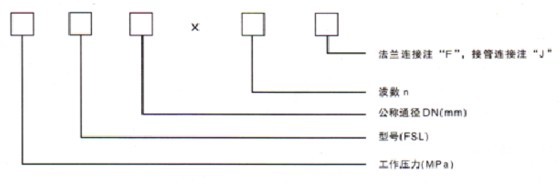

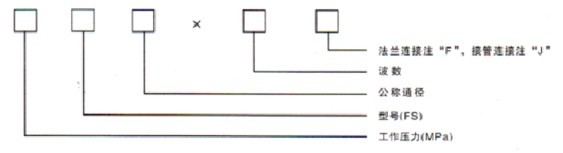

型號示例：

舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。
應用說明：
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。  對固定支座的作用力：
壓力推動：Fp=100·P·A      （N）
軸向彈力：Fx=f·Kx·X       （N）
式中：P： Zui高工作壓力或Zui高試驗壓力   MPa；
A： 有效面積（查樣本）       平方米；
Kx： 補償器軸向剛度        N/mm；
X： 補償器使用的軸向補償量     mm
f： 系數，當波紋補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
